Restauration d’un rotor G-250 – Reconstruction mécanique en impression 3D
Il y a environ 25 ans, ce rotor était installé en haut d’une barre d’acier pleine, supportant une antenne delta loop 3 éléments.
La coquille supérieure avait cédé sous l’effet du vent.
Je ne l’ai jamais jeté.
Documentation technique
Un document PDF très détaillé permet d’accéder aux vues éclatées complètes :
https://pierreprovot.wordpress.com/wp-content/uploads/2010/03/rotor-g-250.pdf
Vue éclatée de la mécanique
J’avais refait une coque sur un tour il y a longtemps… au point d’avoir oublié l’opération.
Il manque aujourd’hui le pignon n°10.
Heureusement, la nomenclature est complète dans la documentation.

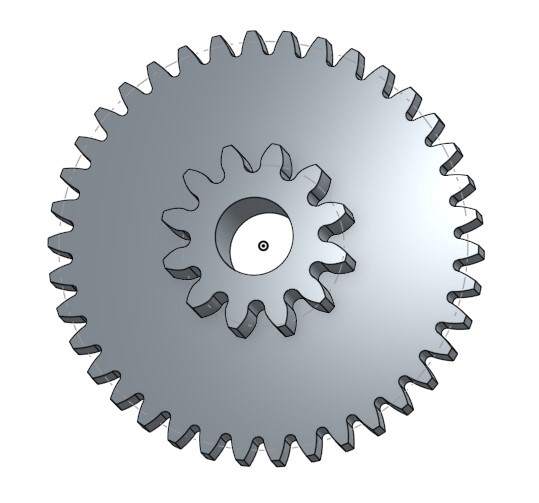

Reconstruction 3D
Objectif : reconstruire les pièces manquantes en ASA via modélisation 3D.

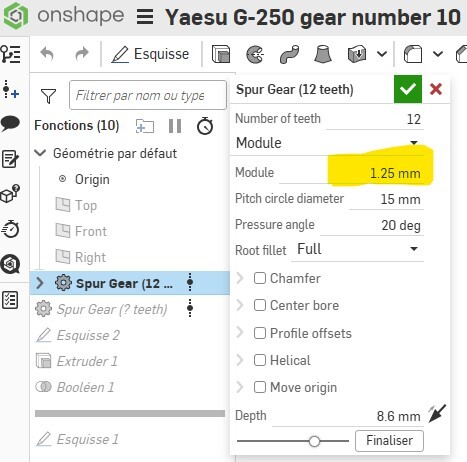

Outil utilisé : OnShape
Un fournisseur potentiel de pièces d’origine : https://stecker-shop.net/epages/27edac8b-bca1-4619-a0d8-f53e62f2ef2c.mobile/de_DE/?ObjectPath=/Shops/27edac8b-bca1-4619-a0d8-f53e62f2ef2c/Categories/Produkte/9/103/108/229
Analyse matériau
Acier S235
Acier de construction non allié (EN 10025)
- Limite d’élasticité minimale : 235 MPa (faible épaisseur)
- Acier doux (~0,17 % carbone typique)
- Ancienne désignation : E24
- Proche d’un A36 (US), sans être strictement équivalent
ASA (impression 3D)
Propriétés typiques :
- Résistance traction : ~35–50 MPa
- Module d’élasticité : ~1,8–2,2 GPa
- Bonne tenue UV
- Température de ramollissement : ~95–105°C
- Sensible au fluage sous charge
Application : roue dentée dans un rotor G-250
Points critiques identifiés :
- Usure des dents
- Écrasement au pied de dent
- Augmentation progressive du jeu
- Déformation sous couple important
L’ASA devrait tenir quelques années en usage modéré, mais il faudra surveiller :
- Le couple appliqué
- La vitesse de rotation
- Les charges dynamiques liées au vent
Une version renforcée (infill élevé, orientation des couches optimisée, éventuellement insert métallique) pourrait améliorer la durabilité.
La suite consistera à valider les dimensions du pignon n°10, vérifier le module, le nombre de dents et le jeu fonctionnel avant impression.
