Antenne Satellite VHF/UHF – Yagi 3+2 éléments
Antenne Yagi bi-bande VHF/UHF réalisée avec des éléments en mètre ruban, sans duplexeur.
Optimisée pour trafic satellite (FM et SSB).
Pièces imprimables 3D disponibles ici :
OnShape – Yagi 3+2 éléments VHF/UHF
https://cad.onshape.com/documents/ff718957a1ed4b35b8342b82/w/7e3276fefe589fb7dd6ad96d/e/9cbb78860579aa734ebed76b

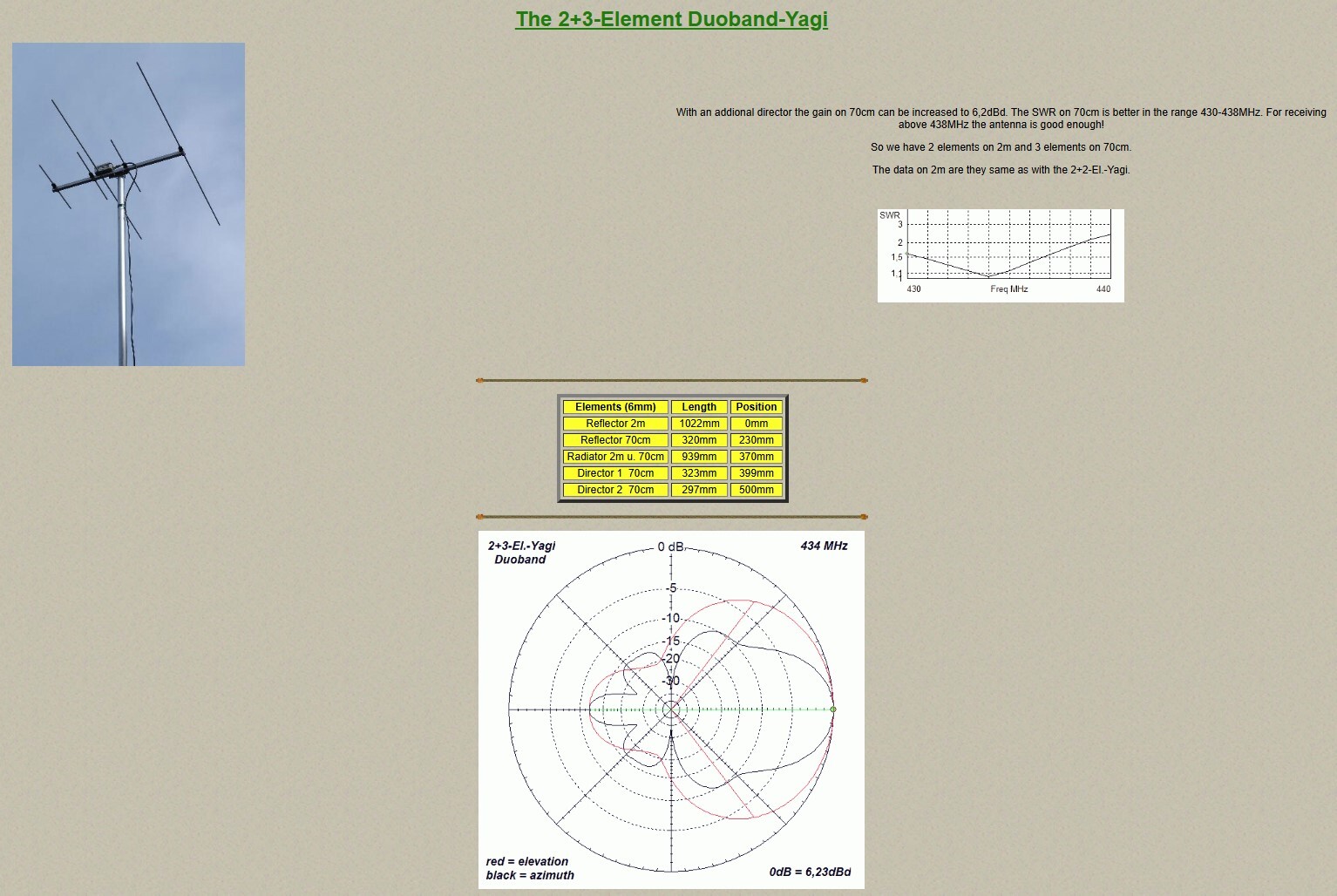

Conception originale :
https://www.qsl.net/dk7zb/Duoband/duoband_2-70_2-3.htm
Adaptation mètre ruban : F4EGM

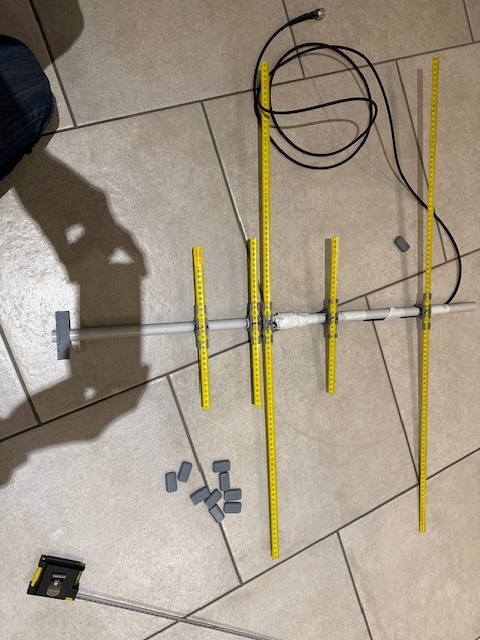

Configuration générale
- Type : Yagi croisée VHF/UHF
- Polarisation : linéaire (rotation manuelle pour suivi satellite)
- Duplexeur : non utilisé

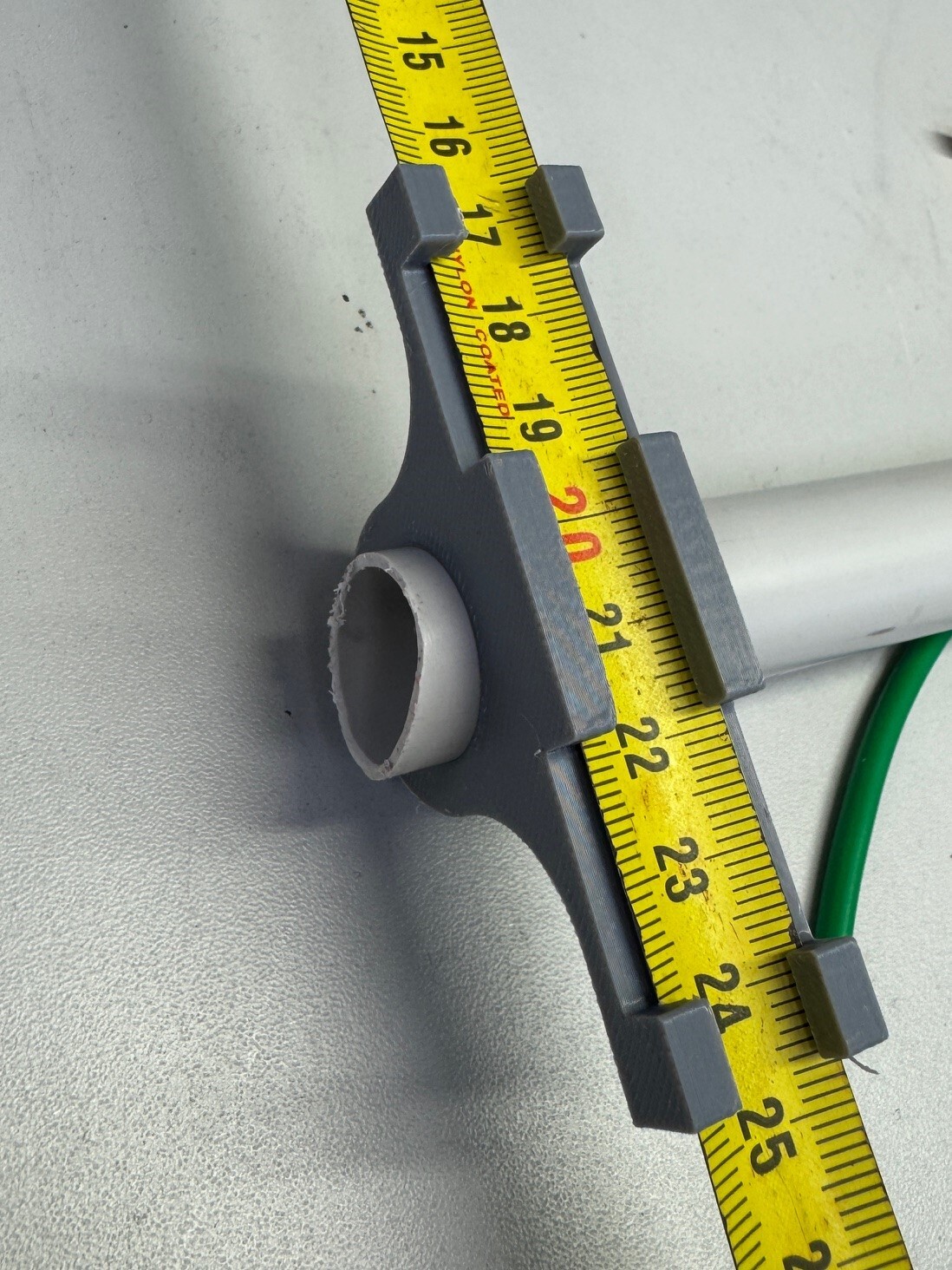

- Boom : isolant avec supports imprimés 3D
- Choke RF : 6 tours de RG58 sur le boom
Dimensions des éléments
VHF (2 m)
- Réflecteur : 102,3 cm (position 0)
- Radiateur : 94,6 cm (gap 9 mm)
- Espacement réflecteur → radiateur : 37,2 cm
UHF (70 cm)
Réflecteur : 32 cm
Distance au réflecteur VHF : 23 cm (centre à centre)Radiateur : 32,2 cm
Distance au réflecteur VHF : 40 cm (ajustée)Directeur : 29,8 cm
Position : 50 cm du réflecteur VHF (centre à centre)
Performances estimées
Basé sur la géométrie DK7ZB :
VHF (2 m)
- Gain estimé : ~6 à 7 dBi
- Largeur de lobe horizontal : ~70–80°
- Rapport avant/arrière : 10–15 dB typique
UHF (70 cm)
- Gain estimé : ~7 à 8 dBi
- Lobe plus directif que VHF
- F/B ratio similaire ou légèrement supérieur
Ces valeurs sont théoriques et dépendantes de :
- L’environnement proche
- La précision des longueurs
- L’alignement mécanique
- L’accord réel mesuré
Accord et mesures
- Accord VHF : excellent
- Accord UHF : bon, ROS perfectible
Mesures réalisées au VNA :
- Bande VHF centrée correctement
- Bande UHF légèrement décalée, optimisation possible via ajustement du radiateur
Le choke de 6 spires de RG58 permet de limiter les courants de gaine et stabilise le diagramme.

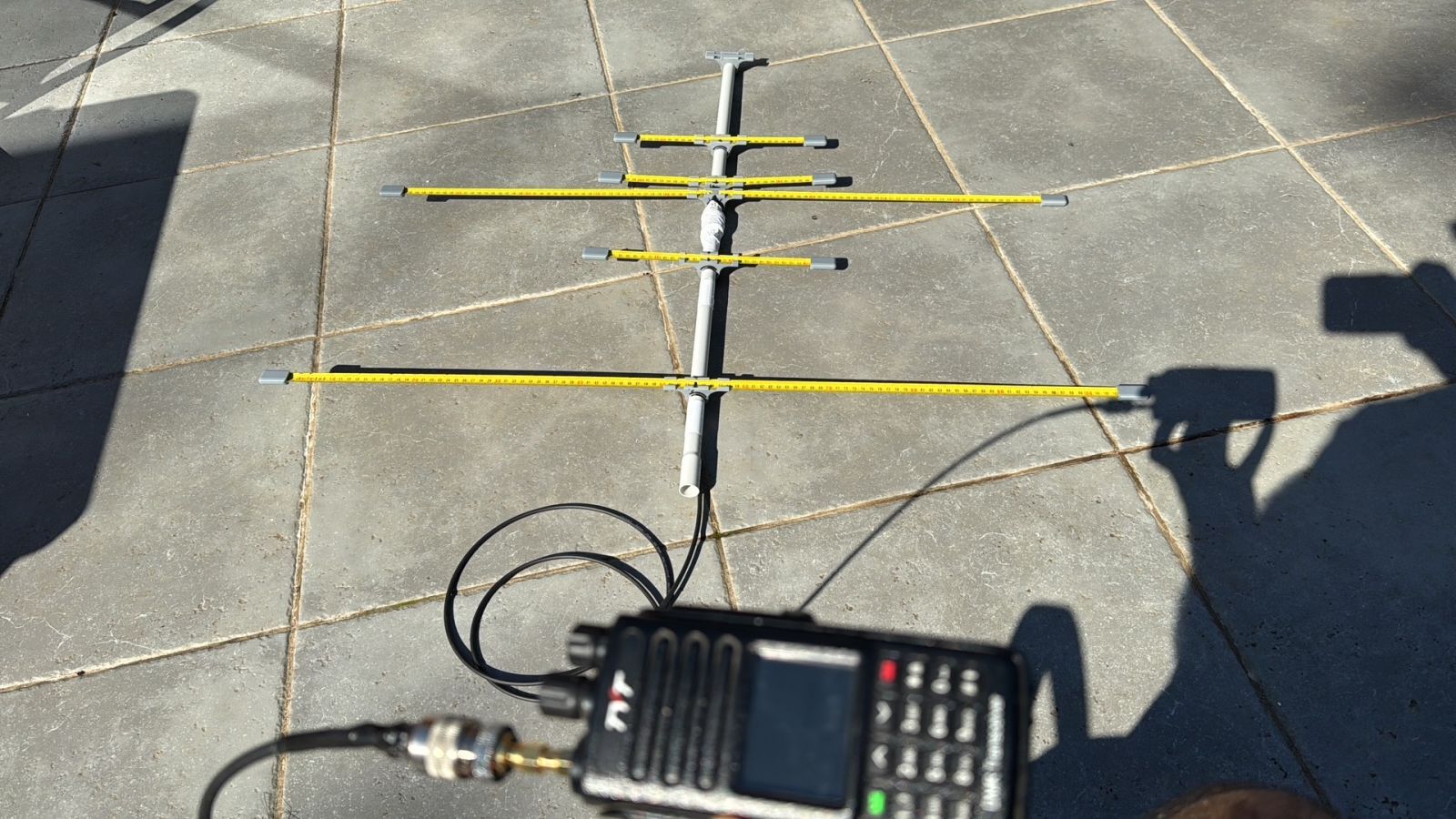

Usage satellite
Cette antenne est particulièrement adaptée pour :
- SO-50
- AO-91
- ISS FM
- Autres satellites FM VHF/UHF
Avantages :
- Légère
- Transportable

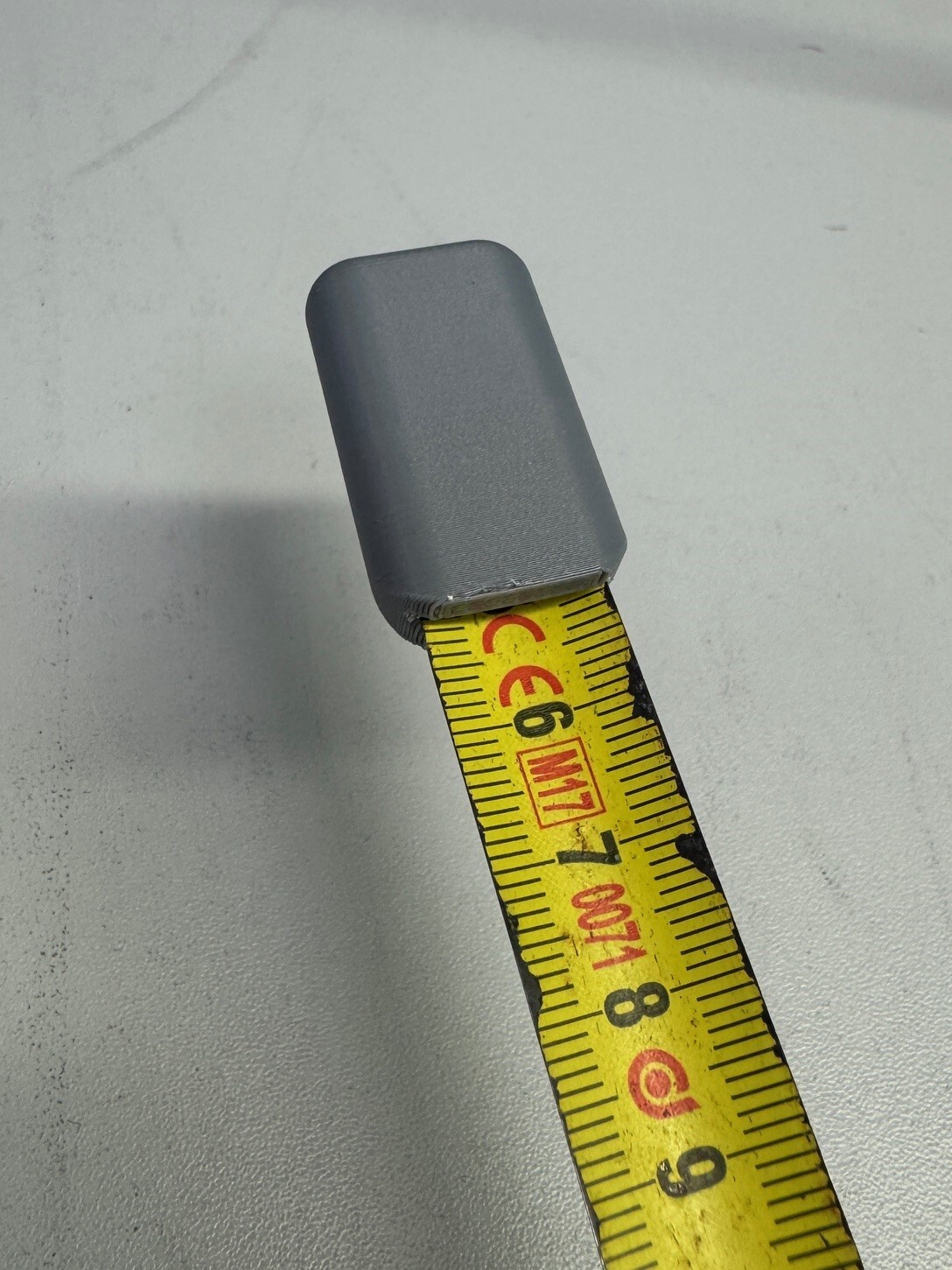

- Éléments souples (résistent aux chocs)
- Pas de duplexeur nécessaire
Limites :
- Polarisation linéaire → pertes possibles si polarisation croisée
- Suivi manuel nécessaire
- Gain modéré comparé à une Yagi longue
Améliorations possibles
- Ajouter un directeur UHF supplémentaire (si boom plus long)
- Optimiser l’accord UHF via réglage précis du radiateur
- Ajouter un duplexeur pour utilisation simultanée RX/TX
- Version croisée (X-Yagi) pour limiter pertes de polarisation
- Ajout d’un rotor azimut/élévation pour usage fixe
Conclusion
Une solution simple, efficace et robuste pour trafic satellite portable.
Le compromis gain / simplicité est excellent pour du trafic FM.
Pour trafic SSB ou faible élévation, une version plus directive pourrait être envisagée.
